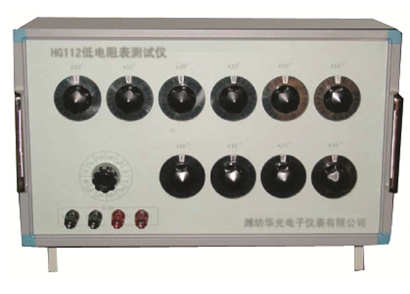

HG112型低电阻表测试仪
HG112低电阻表测试仪是计量、校准、检定直流低电阻测试仪（数字电桥、微欧计等）标准器。HG112低电阻表测试仪共有十个量程×103Ω、×102Ω、×101Ω、×100Ω、×10-1Ω、×10-2Ω、×10-3Ω、×10-4Ω、×10-5Ω、×10-6Ω。每个量程有20个电阻值。×10-2Ω、×10-3Ω、×10-4Ω、×10-5Ω、×10-6Ω量程是一台专用直流模拟电阻箱，采用电阻网络线路，在直流电压等效这一原理下，提供（0. 01mΩ～1μΩ）直流模拟等效电阻。
本校准仪可以检定量程在（1 μΩ～２０kΩ）、精度≤５×10-4的直流电阻测试仪（数字电桥、微欧计）。
二．技术指标
- 技术指标：≤1×10-4～1×10-２
- 检定温度：20℃±1℃， 相对湿度：40%～60%
使用温度：20℃±５℃， 相对湿度：２５%～７５% - 尺 寸： 490×300×220
- 基本参数：校准仪各量程基本参数见下表：
|
量 程 |
调节范围 |
步进盘(Ω) |
准确度等级 |
工作电源 |
||
|
参比值 |
标称值 |
极限值 |
||||
|
1µΩ |
(0～ 20) µΩ |
1µΩ |
1 |
15A |
20A |
25A |
|
10µΩ |
(0～200) µΩ |
10µΩ |
0.1 |
13A |
15A |
17A |
|
100µΩ |
(0～ 2) mΩ |
100µΩ |
0.1 |
7A |
10A |
14A |
|
1mΩ |
(0～ 20) mΩ |
1mΩ |
0.02 |
3A |
7A |
10A |
|
10mΩ |
(0～200) mΩ |
10mΩ |
0.01 |
2A |
4.5A |
5A |
|
100mΩ |
(0～ 2) Ω |
100mΩ |
0.01 |
700mA |
1A |
1.4A |
|
1Ω |
(0～ 20) Ω |
1Ω |
0.01 |
200mA |
200mA |
450mA |
|
10Ω |
(0～200) Ω |
10Ω |
0.01 |
70mA |
100mA |
140mA |
|
100Ω |
(0～ 2) kΩ |
100Ω |
0.01 |
20mA |
20mA |
45mA |
|
1kΩ |
(0～ 20) kΩ |
1KΩ |
0.01 |
7mA |
2mA |
14mA |
使用功率：低量程电阻盘×10-2Ω、×10-3Ω、×10-4Ω、×10-5Ω、×10-6Ω是采用电阻网络组成。每盘功率应有所不同。
低量程电阻盘×10-2Ω，额定电流≤2A
低量程电阻盘×10-3Ω，额定电流≤7A
低量程电阻盘×10-4Ω，额定电流≤10A
低量程电阻盘×10-5Ω，额定电流≤13A
低量程电阻盘×10-6Ω，额定电流≤15A
注：在使用中请不要超过最大电流，且只能在短时，否则会烧坏电阻。
6. 绝缘电阻：仪器在标称条件下金属外壳、接线柱之间绝缘电阻不小于500MΩ，测试电压500V。
7．耐压试验：仪器在标称条件下金属外壳、接线柱之间应承受50Hz正弦波交流电电压为1000V，历时1min试验而不击穿、无放电现象。
