【华光科技】DO30-IIB多功能校准仪
发布时间:
2022-11-30 14:37
来源:
潍坊华光电子仪表有限公司

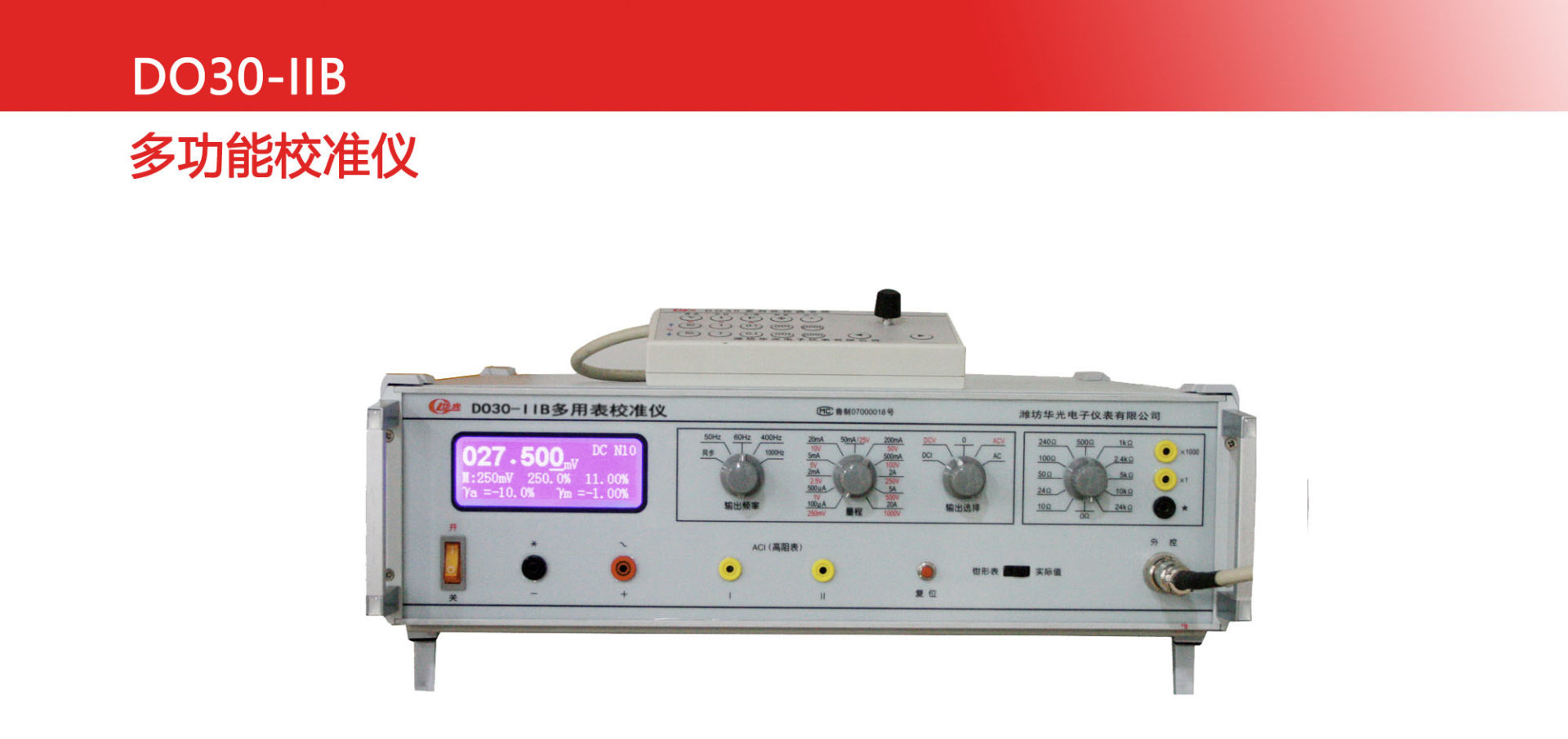

DO30-IIB型多用表校准仪
是具有五位半LCD液晶屏数字显示输出值,并可同屏显示被检表误差、误差修正值、输出量百分比、被检表满度值、步进值、频率等参数的交直流电压、电流校准源。另设有22档标准电阻器组,方便校准万用表电阻档。备有RS232接口实现数据自动处理功能。
该校准仪采用先进的稳幅、功放、保护新技术,使其稳定性好、精度高、量程宽、分档细、安全可靠;幅值调节选择数字键式控制和编码器调节组合,使其控制灵活,反应迅速,实现定值输出和连续调节的不同需求,使用更加方便快捷。
适用于检定、校验四位半数字三用表、各种0.2级以下电流、电压表头及相应精度等级的多用表。亦可作为高稳定度测试电源使用,配合高等级标准表,校对0.2级以上电流、电压表。广泛应用于工矿企业、科研院所、铁路、电力等单位的质检、计量及仪表维修等。
传送门:DO30-ⅡB型多功能校准仪
主要功能及特点:
● 5位半LCD数字显示输出量,同屏显示档位、量程、被检表示值误差rA和引用误差rm、误差修正值、输出量百分比、被检表满度值、频率、步进值,按实际值和百分比两种方式同时显示输出量,即时读出被检仪表的误差,省时省力。
● 采用调节器键盘控制输出量的增减。调节器上有键盘和编码器两种配置,光标初始位置在最后一位,按左右箭头可移动至除第一位数字外的各位数下方。编码器依光标位置增减数值。键盘控制量分为100%/N、10%/N、1%/N、0. 1%/N、0.01%/N(N为4、5、6、10、15)。
● 交、直流电压输出范围:0~75mV~100mV~125mV~150mV~200mV~250mV~2.5V~5V~10V~25V~50V~100V~250V~500V~1000V,电压最大输出1100V。
● 交、直流电流输出范围:0~50uA~60uA~75uA~90uA~100uA~500uA~2mA~5mA~20mA~50mA~200mA~500mA~2A~5A~20A,电流最大输出22A。
● 除仪器标注的量程外,还可以通过调节器上的满度键进行量程扩展,如250 mV档可扩展为75 mV、100 mV、125 mV、150 mV、200 mV、250mV、300mV具体扩展量程见表2(DO30-IIB)。最大限度满足被检表各种量程检测的需求。
● 为满足各类被检表的不同需要,校准仪设有主要输出端子两只,分别为公共端(黑色接线柱)和交直流输出端(红色接线柱);黑色接线柱与红色接线柱之间是交、直流电压和电流输出端;辅助输出插孔:两只(黄色插孔:标号Ⅰ、Ⅱ)。黑色接线柱与黄色插孔Ⅰ之间是测试10A以内高内阻电流表的输出端。黑色接线柱与黄色插孔Ⅱ之间是测试1A以内高内阻电流表的输出端。
● 供选择的交流频率为五种:同步、50Hz、60Hz(59.7HZ)、400Hz、1000Hz(用晶振保证频率的稳定性)。50Hz输出可以选择市电同步,以减小被检表的拍频影响。
● 输出超载能自动保护,手动复位。(当仪表超载或在未接计算机时按确认键屏幕显示“Send to PC”时,按复位键仪器恢复正常。)
● 标准电阻选择:根据需要的电阻值,选择不同的档位。从黑插孔和黄“×1”插孔可以输出10Ω~24kΩ共11种标准电阻,从黑插孔和黄“×1000”插孔可以输出10kΩ~24MΩ共11种标准电阻。
● 钳形表测量:配用本厂标准线圈,可测量0~1000A电流,转换误差±0.8%。(拨动前面板右下方的钳形表/实际值选择开关,置于钳形表一侧即可实现钳形表测试值显示)
●除仪器本身具有的功能外,还可以通过RS232接口连接计算机,选用本公司专用计量软件进行数据处理,联机打印测试数据。
