  • 产品描述
  •   MGY1000A是一款专门针对大电流钳形表校验而设计的标准源,最大输出电流10000A。该标准源采用模块化设计思想,采用先进的数字功放技术,最大程度降低内部器件功耗,提升整机输出效率。各模块的电流输出独立,通过总闭环保证模块电流输出相位一致,从而实现各模块之间交流电流的任意叠加。每个模块均具有独立完善的过载和开路保护功能,确保模块长期使用可靠。该产品配合外置直径为1m的半圆铜环,即可实现大电流钳形表的校验;亦可独立作为大电流标准源使用。该产品相关技术参数如下:

    1. 电流范围1A~10000A;
    2. 频率范围,45Hz~1KHZ(≤200A), 45Hz~65HZ(≤10000A);
    3. 调节细度50ppm;
    4. 具有开路及过载保护提示功能;
    5. 其他详细指标见下表格。

    量程

    负载

    能力

    调节

    细度

    准确度

    ±(读数值%+满量程%

    失真度

    5 0Hz

    4 00Hz

    1 kHz

    20A

    1.3V

    50 ppm

    0.03%RD+0.02%RG

    0.0 6 %RD+0.0 4 %RG

    0 . 5 %

    100A

    200A

    10000A

    ——

    6. 支持自动和手动功能,具有“定点输出、电位器调节、旋转编码器”等多种量值调节方式;

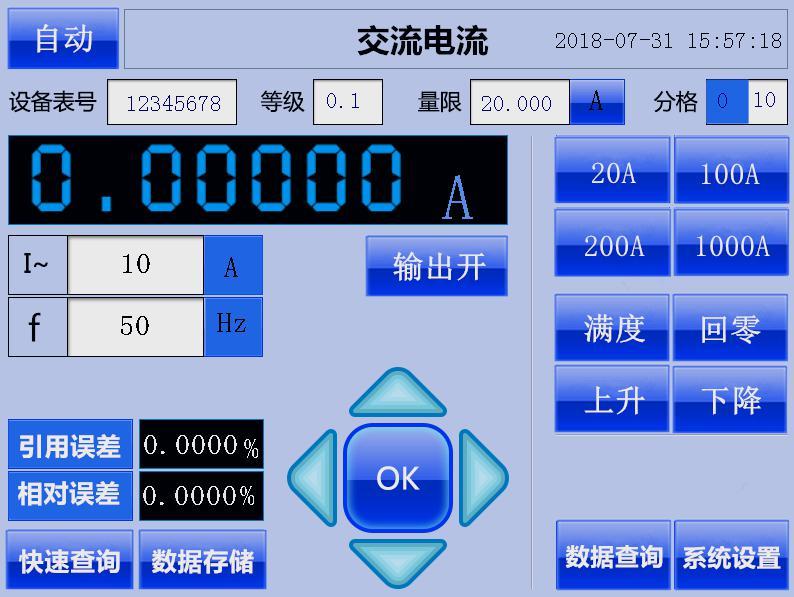

    7. 配备大尺寸液晶触摸彩屏,量值显示直观,操作十分便捷,操作界面如下图。
    8.具有数据存储、快速查询和数据查询等功能;
